HHL機顯自收纜閘位計

HHL機顯自收繩閘門開度傳感器，從內部拉出一根鋼絲繩與被測閘門直接聯結，閘門提升或下降時鋼絲繩帶動與編碼器同軸的測輪旋轉，使編碼器與被測閘門同步轉動，從而將被測閘門的啟降轉化為編碼器軸的旋轉，輸出相應的位置信息。其內部的機械機構主要由恒力彈簧、彈簧輪、測輪、輪軸等組成，下降過程由閘門拉動彈簧反繞，帶動機械機構轉動，上升則由反繞彈簧產生的力量帶動機械轉動、拉動鋼絲繩上升。

該傳感器結構合理，安裝簡便、抗干擾能力強，分辨率高，量程大，壽命長，集檢測與A/D轉換為一體，有掉電后信號跟蹤記憶功能。它能夠長期用于被測件位移量的檢測，并能保證性能的穩定可靠。

適合對各類閘門(平板門、弧形門、人字門、門機、橋等)的起吊高度進行測量，控制。是江河湖泊、水庫、船閘、水電站、水文站、水廠及石油化工等行業理想測量與控制位移的傳感器。

主要技術指標:

1、檢測量程：標準10米，非標定制

2、分辨率：1厘米

3、測量系統誤差：≤2cm

4、外形尺寸：長304mmx寬197mmx高303mm

5、底板安裝固定孔：長275mmx寬175mm，4-M5x25螺釘

6、輸出信號（可選）：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

7、工作電壓：DC12-24V（格雷碼不用供電）

8、防護等級: IP63

9、環境參數: 溫度 -25℃～+80℃，相對濕度≤95%(RH40℃)

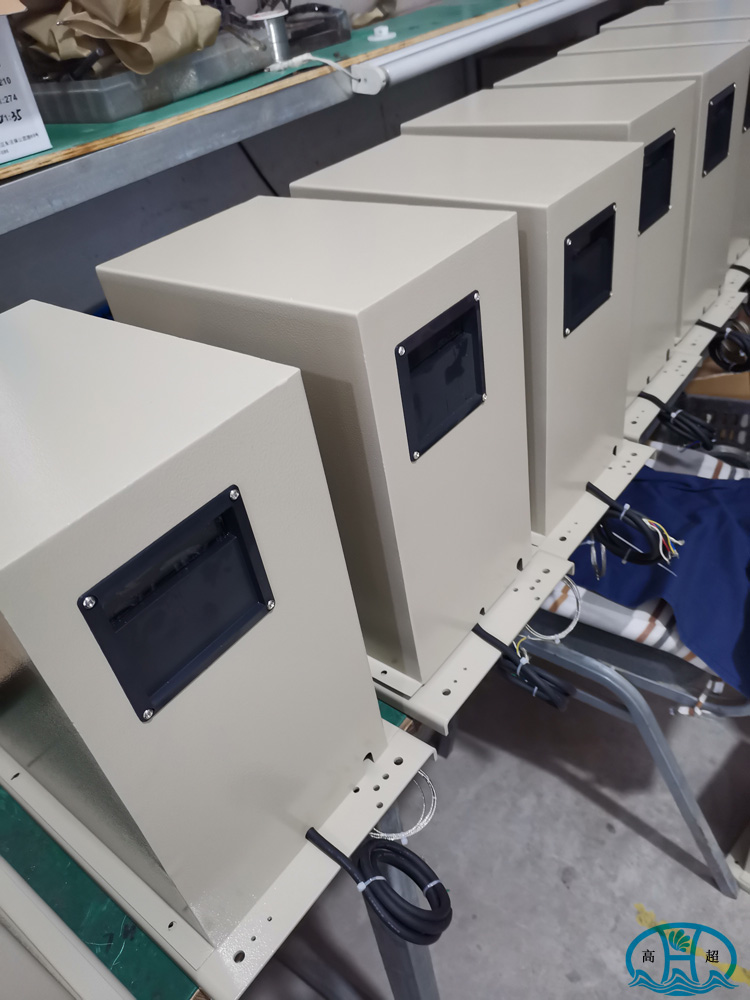

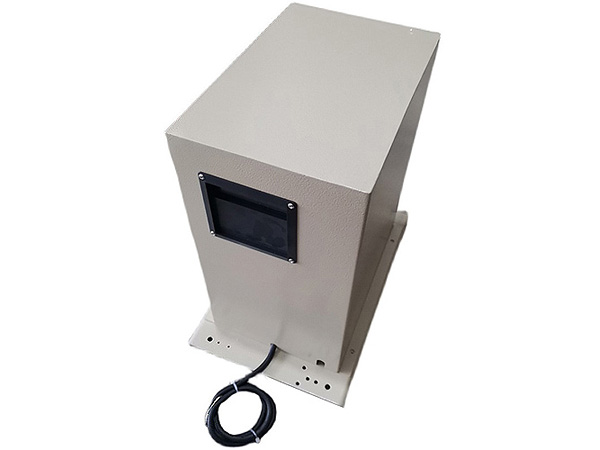

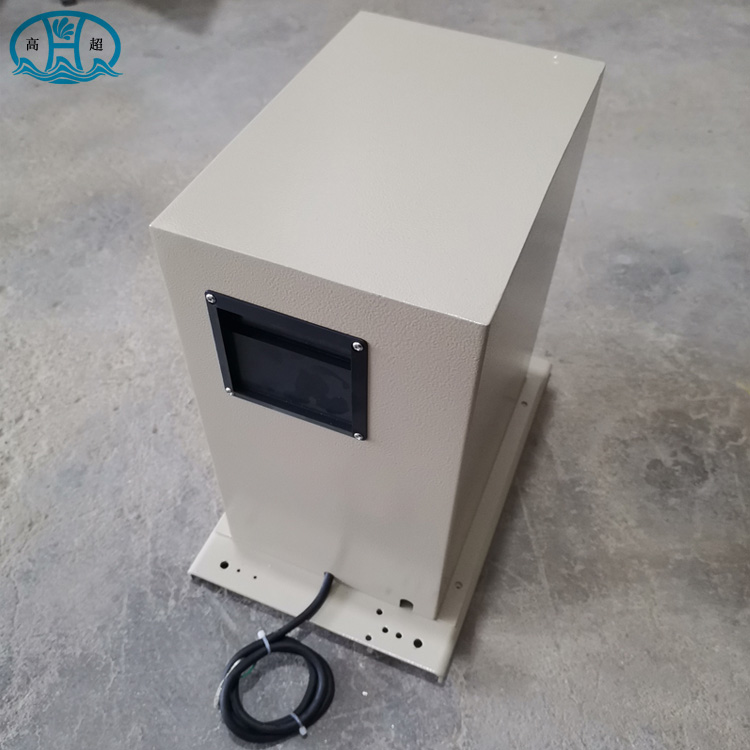

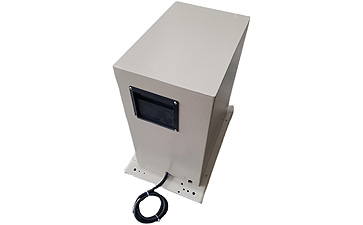

機顯式拉繩閘位計

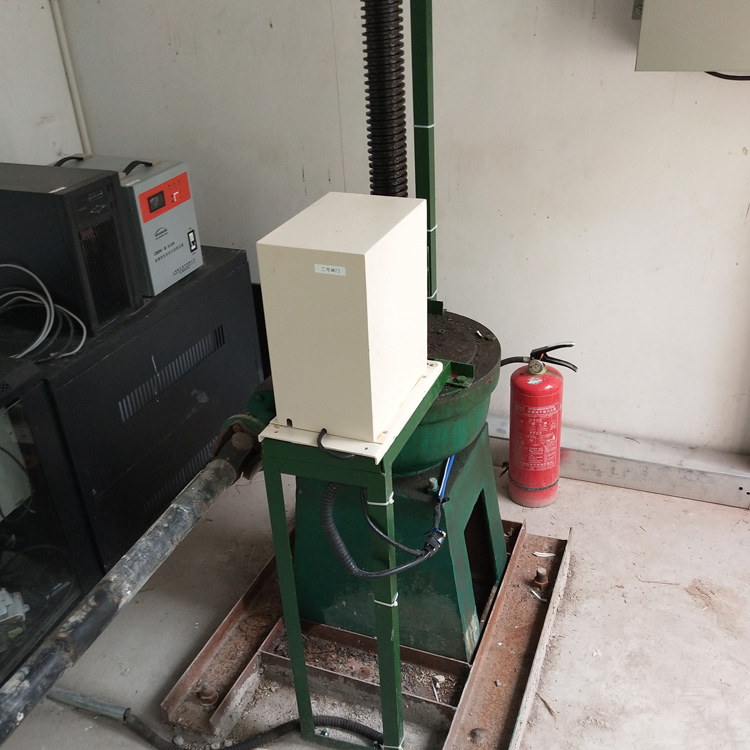

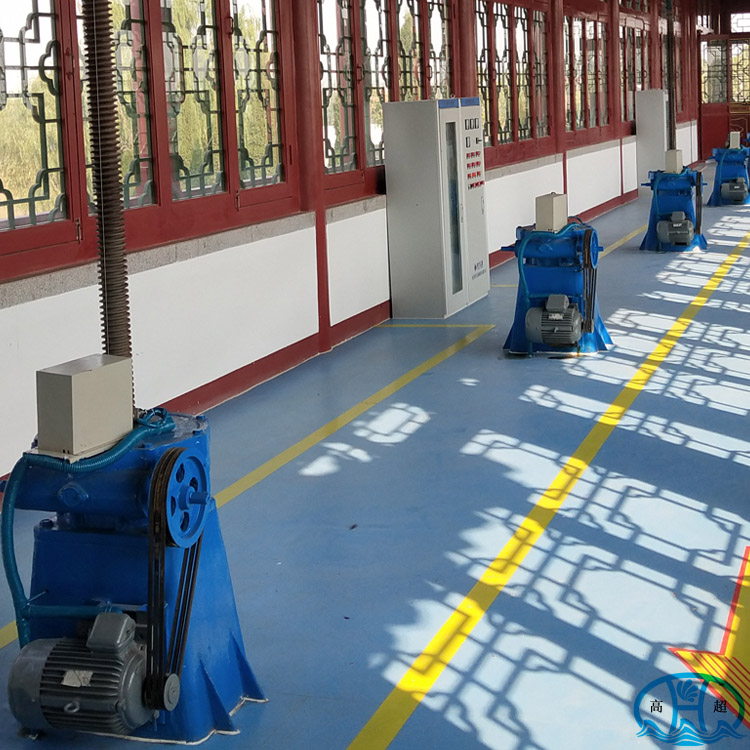

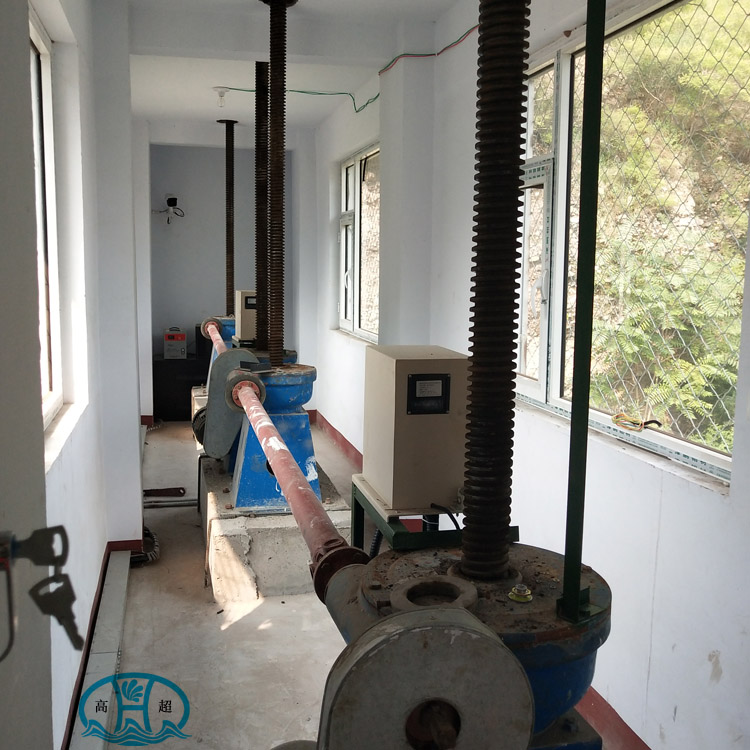

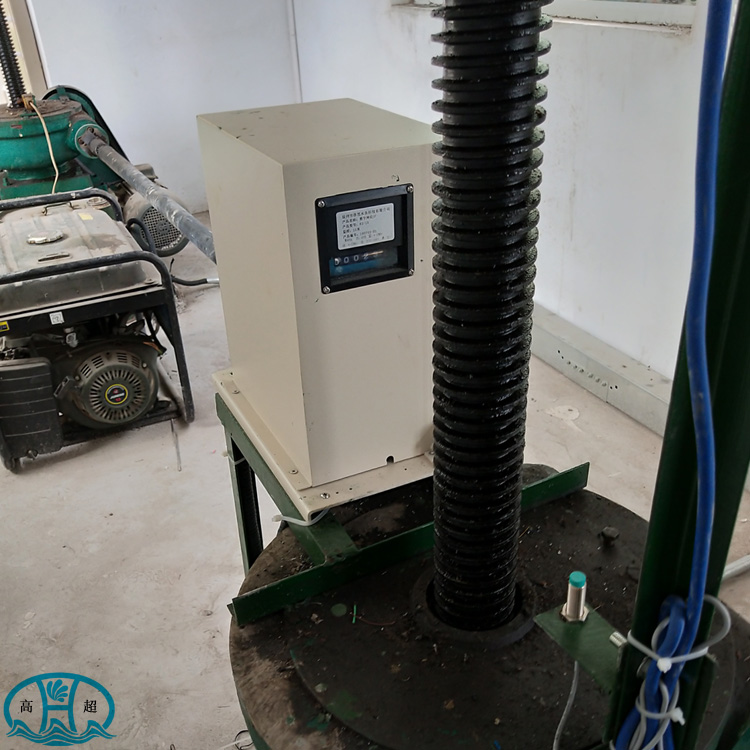

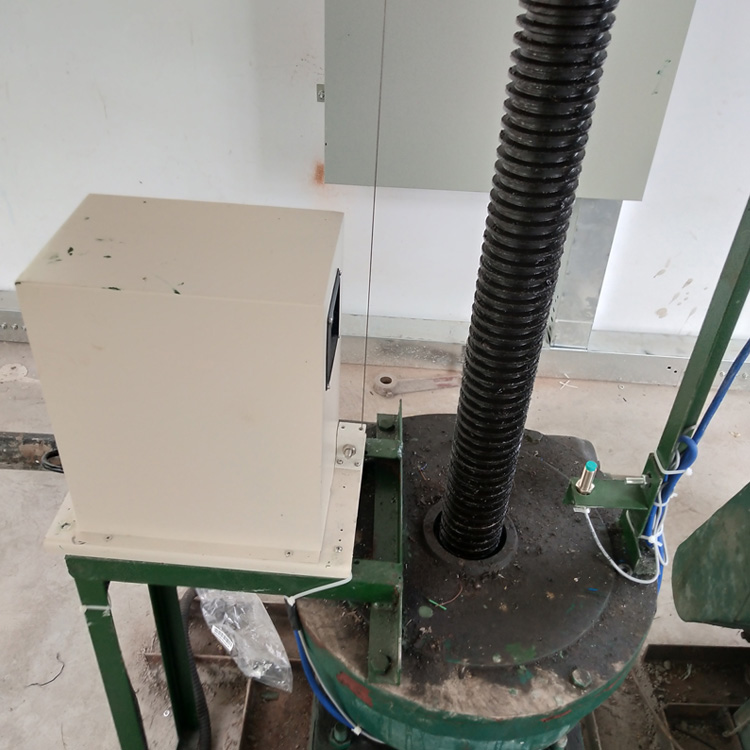

安裝實例圖

安裝、調試步驟：

1、將閘門落到最到最下面

2、將本恒力收繩閘位計直立或側立安裝在適當的位置，將鋼絲繩的出繩系在液壓桿與閘門連接的位置或閘門上（盡量保證鋼絲繩與液壓桿保持平行）。（注意：鋼絲繩可拉出長度不超過設計值，如果本傳感器與鋼絲繩系繩點距離較遠可在鋼絲繩末端加接相應長度的鋼絲繩，以免拉斷內部鋼絲繩）

3、打開防塵罩

4、反向轉動線輪少量，使鋼線繩稍松，轉動測輪使用編碼器顯示為0

5、提起閘門到隨意的高度

6、比較閘門的實際高度與顯示是否一致（不一致則檢查鋼絲繩是否平行、回收是否順利等）

7、檢測無誤后將開關防塵罩安裝好則安裝調試工作完成

接線關系（編碼器接線）：

1、485接口（4芯航插）：1-48***；2-485B；3-電源+；4-GND。

2、格雷碼接口（19芯航插）： 1—13為數據D0-D12，19為公共端。

3、模擬量接口（6芯航插）：1-48***；2-485B；3-4-20mA +；4-4-20mA -；5-電源+；6-GND(已焊引線的線色為：藍-4-20mA +；黃-4-20mA -；紅-電源+；黑-GND）
