浮子式水位計整套設備主要包含哪些東西？

浮子式水位計整套設備主要包含浮子、懸索、平衡錘、水位輪、編碼器、傳感器支架、顯示記錄裝置（或數字通信接口）及防護與輔助結構，以下為具體說明：

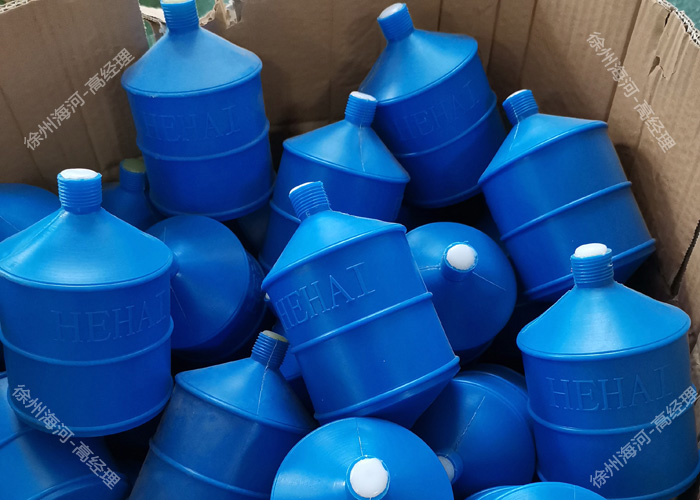

浮子：作為核心感測元件，通常采用不銹鋼或碳鋼材質，通過導向環確保垂直升降。其直徑可選（如10cm、15cm），以適應不同量程需求。浮子隨水位變化上下浮動，直接驅動機械傳動系統。

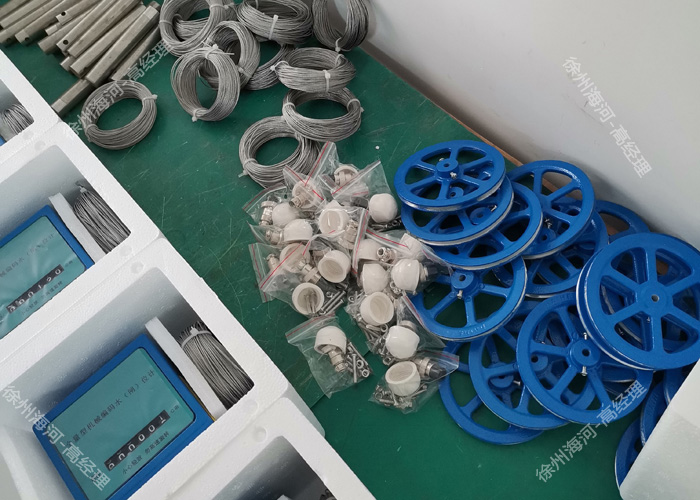

懸索（不銹鋼鋼絲繩）：連接浮子與水位輪的柔性傳動部件，負責將浮子的直線位移轉換為水位輪的旋轉運動。懸索需具備足夠強度和耐腐蝕性，以確保長期穩定運行。

平衡錘（重錘）：固定于懸索另一端，通過重力作用張緊懸索并保持系統平衡。其重量需與浮子匹配，確保水位變化時懸索能精準帶動水位輪旋轉。

水位輪（測輪）：周長通常為32厘米，表面刻有編碼軌道。當懸索帶動其旋轉時，通過齒輪或直接驅動編碼器，將機械位移轉換為數字信號。水位輪與編碼器的同軸設計保證了信號輸出的同步性。

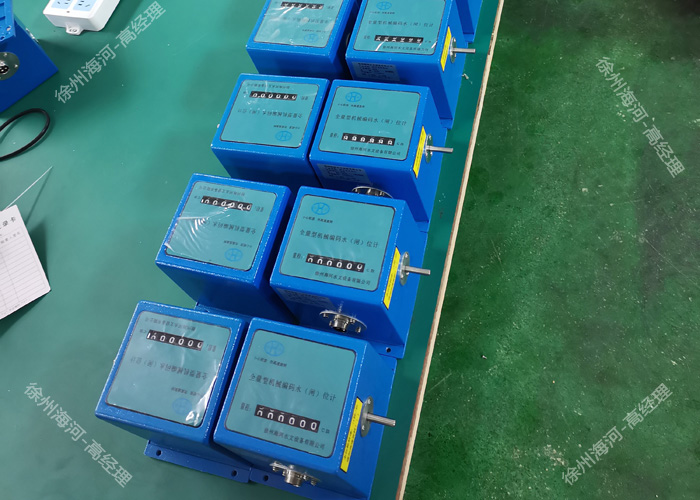

編碼器：采用磁光編碼技術，將水位輪的旋轉角度轉換為格雷碼（二進制循環碼）信號。格雷碼具有無單值性誤差、讀數無模糊區的特點，可輸出1024至4096組不同編碼，對應10至40米水位變幅（部分型號量程達80米）。

傳感器支架：固定水位輪和編碼器的結構件，通常采用不銹鋼制作，確保設備在復雜環境下的穩定性。支架設計需考慮防浪、防淤及與測井的適配性。

顯示記錄裝置或數字通信接口：

顯示記錄裝置：早期設備通過機械劃線或電子顯示屏直接讀取水位數據。

數字通信接口：現代設備多配備RS485接口或4-20mA輸出模塊，支持多臺設備組網，可與水文自動測報系統、計算機或通信機聯動，實現數據遠程傳輸與自動化管理。

防護與輔助結構：

測井與進水管：提供浮子升降的垂直空間，測井截面需容納浮子自由運動，井壁與浮子間隙通常為5-10厘米。進水管設計需防止淤積，確保水位測量的準確性。

防雷與供電系統：設備柜體采用接地線路與防雷保護接地相連，避免雷擊；風光互補供電電源利用風能、光伏發電，為設備提供穩定電源。

積木化設計：模塊化結構便于裝配、檢修和部件更換，IP66防護等級保障設備在惡劣環境下的長期可靠運行。
