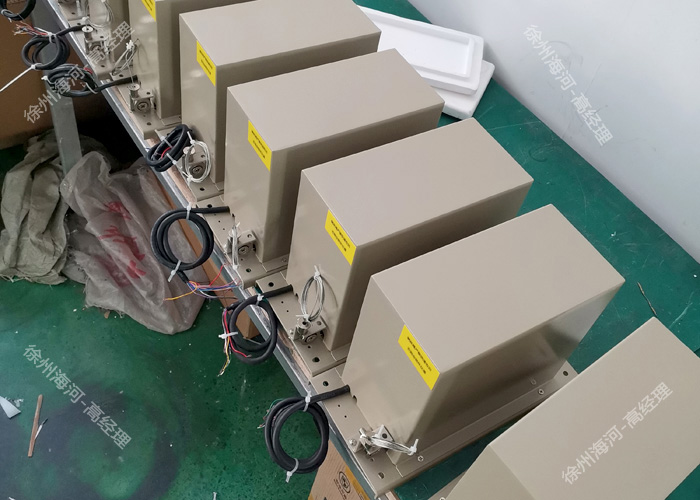

拉繩式閘位計帶限位開關一體

拉繩式閘位計帶限位開關一體是一種集閘位測量與限位控制功能于一體的設備，廣泛應用于水利水電工程中，以下是對其的詳細介紹：

一、工作原理

拉繩式閘位計帶限位開關一體設備通常通過拉繩與閘門直接聯結。當閘門提升或下降時，拉繩帶動與編碼器同軸的測輪旋轉，使編碼器與被測閘門同步轉動，從而將被測閘門的啟降轉化為編碼器軸的旋轉，輸出相應的位置信息。同時，限位開關通過凸輪等機械結構，在閘門達到預設的上下限位置時觸發，實現限位控制。

二、結構組成

該設備主要由以下部分構成：

1. 拉繩：與閘門直接聯結，傳遞閘門的位移信息。
2. 測輪與編碼器：測輪與編碼器同軸聯接，將測輪的旋轉角度轉換為數字編碼輸出。
3. 限位開關：通常采用凸輪式微動開關，通過凸輪的轉動觸發開關的通斷，實現限位控制。
4. 恒力機構：包括恒力彈簧等部件，用于拉緊拉繩并保持系統的平衡。
5. 箱體與防護結構：保護內部部件免受外界環境的影響。

三、技術特點

1. 安裝簡便：將閘位計與限位開關的功能集成于一體，只需一個安裝點即可完成全部工作，大大降低了安裝的復雜性和難度。
2. 抗干擾能力強：由于信號傳輸在設備內部完成，避免了外部信號干擾的可能性。
3. 分辨率高：測量準確度高，可達毫米級甚至更高。
4. 壽命長：采用高品質材料和制造工藝，確保設備長期穩定運行。
5. 掉電后信號跟蹤記憶功能：在電源中斷后，能夠保持之前的測量數據和控制設置。
6. 適應性強：能夠適應不同類型的閘門（如平板門、弧形門、人字門等）和不同的量程需求。
