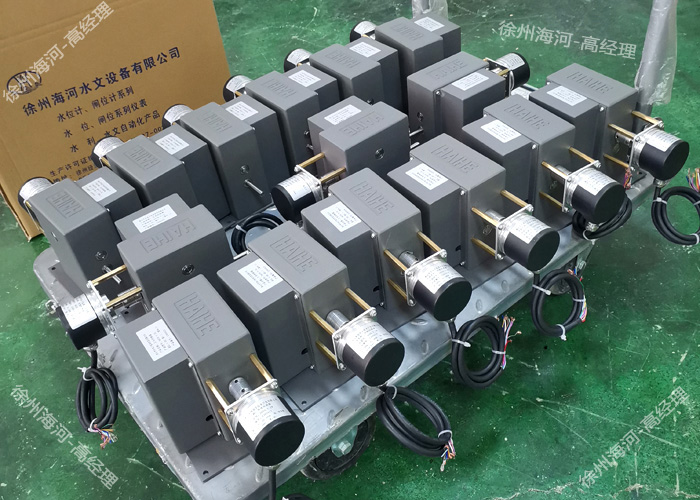

閘門開度檢測限位裝置的主要功能

閘門開度檢測限位裝置是用于精確測量閘門開度并限制其運動范圍的關鍵設備，其核心功能、常見類型及技術特點如下：

一、核心功能

1. 精確測量閘門開度：通過閘門開度傳感器實時感知閘門的位移或角度變化，將物理量轉換為數字信號，實現高精度測量。
2. 限制閘門運動范圍：設定閘門的最大和最小開度位置，當閘門接近或達到極限位置時，觸發限位開關，切斷動力電源或改變運動方向，防止設備損壞或安全事故。
3. 提供基準信號：極限位置信號可作為閘門開度的基準，用于重新標定測量數據，確保測量準確性。

二、常見類型及技術特點

1. 機械式限位開關

   • 結構：由觸頭（撞塊或安全尺）和行程限位開關組成。觸頭安裝在閘門運動部分，行程限位開關固定在極限位置軌道或啟閉機金屬結構上。
   • 原理：當閘門運動接近極限位置時，觸頭觸碰行程限位開關，切斷電氣控制線路，停止閘門運動。
   • 特點：結構簡單、成本低，但易受污染和磨損，需定期維護。

2. 電感式接近開關

   • 結構：由感應頭（電感線圈）和信號處理電路組成。
   • 原理：當金屬物體靠近感應頭時，電感線圈的電感量發生變化，觸發開關信號。
   • 特點：非接觸式檢測，無磨損，抗干擾能力強，適用于泥沙含量高的環境。例如，在黃河灌區閘門中應用，避免傳統接觸式傳感器因磨損導致的精度下降。

3. 絕對值編碼器

   • 結構：由光電或磁感應編碼器、齒輪傳動裝置等組成。
   • 原理：將閘門旋轉角度轉換為唯一數字編碼，實現絕對位置檢測。
   • 特點：精度高、分辨率高，可覆蓋長行程閘門。例如，米朗科技的雙輸出磁感應編碼器，單圈分辨率達16位（65536脈沖/轉），多圈通過機械齒輪組擴展至4096圈，覆蓋50米以上長行程閘門。

4. 拉繩式位移傳感器

   • 結構：由鋼絲繩、卷筒、編碼器等組成。
   • 原理：鋼絲繩隨閘門運動卷繞或釋放，帶動編碼器旋轉，通過旋轉角度換算閘門位移。
   • 特點：適用于直線運動閘門，安裝簡便，但需定期檢查鋼絲繩拉伸量。例如，徐州海河KD-I測控儀采用此方案，實現0.01mm級分辨率。

5. 靜磁柵式編碼器

   • 結構：由靜磁柵源和靜磁柵尺組成，采用“懸浮”無接觸運動方式。
   • 原理：利用磁場變化檢測閘門位置，最大間隙可達10mm，無機械磨損。
   • 特點：抗干擾能力強，適應閘門振動、偏移等工況。在三峽大壩弧形閘門中應用，開度誤差≤±1mm。

三、應用場景

1. 水利工程：如水庫、水電站、船閘等，用于精確控制閘門開度，實現水流量的精準調節。
2. 農田灌溉：在分水閘門中安裝限位開關，防止閘門開度超出設定范圍，提高灌溉效率。
3. 工業自動化：在自動化生產線上，閘門限位裝置可檢測工作臺、工件位置，觸發下一步工序的動作。

四、選型建議

1. 根據閘門類型選擇：旋轉式閘門（如弧形門）宜選用絕對值編碼器或角度換算模塊；直線運動閘門（如平板門）可選用拉繩式位移傳感器或電感式接近開關。
2. 考慮環境適應性：在泥沙含量高、振動大的環境中，優先選用非接觸式傳感器（如電感式接近開關、靜磁柵式編碼器）；在高溫或低溫環境中，需選擇支持寬溫范圍的型號。
3. 注重可靠性：選用支持雙信號冗余、自診斷功能的型號，提高系統可靠性。例如，同時輸出RS485數字信號和4-20mA模擬信號，當數字通信中斷時自動切換至模擬信號。
